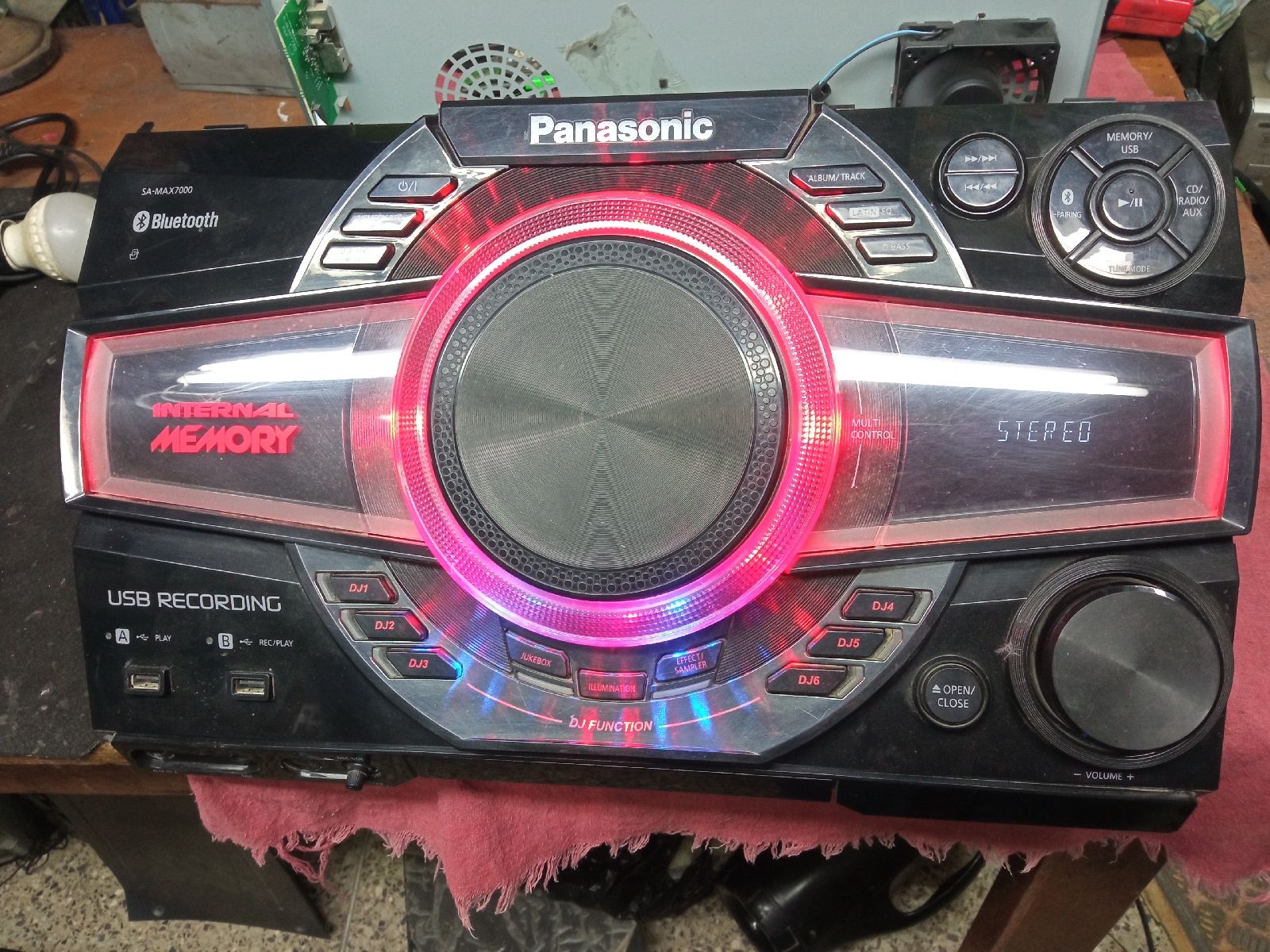

Equipo Panasonic SA-MAx7000 Protección F76

-
Este equipo no encendía   o salía un mensaje en el display F76
Lo estuve revisando y haciendo mediciones y le puse una fuente auxiliar de 5.6 voltios   ,y me encendía y los cooler  funcionaba y después se apaga de tanto insister me mostraba un mensaje en el display F76 .
Entonces  busque información del funcionamiento y la falla que presenta me dice que  es por voltaje en la salida del parlante  y también había un conversor de -5 voltios  IC4003 de número 65n9 LM26 60M es un integrado conversor que se alimenta de 5 voltios y sale menos -5 voltios ,cómo no hay entonces busque una fuente de dvd que tiene los voltajes de 5 voltios 12 voltios y - 12 voltios  entonces lo que  hice es  adaptar lo y poner un regulador de - 5 voltios y 5 voltios    en reemplazo del DC conversor de 5 voltios que también se había dañado.
Encendio pero todavía me salía protección F76  y se apagaba
Saque la placa y comencé hacer mediciones en los MOSFET de salida de audio  pero antes ya sospechaba que en unos De los canales audio me meda voltaje DC  30 voltios   busque un reemplazo y el equipo volvió a funcionar
