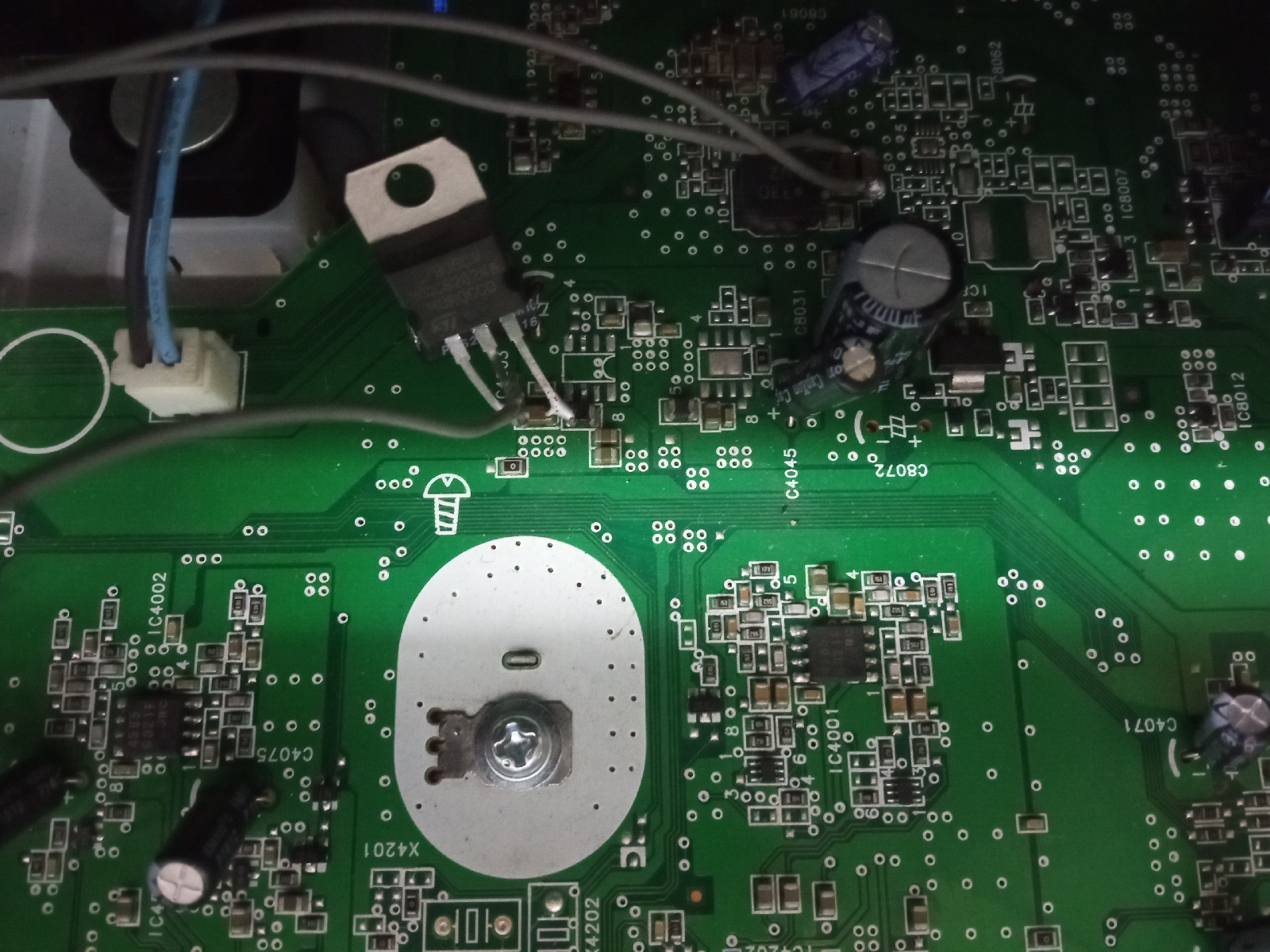

Este equipo nos trajo un cliente  y dijo que en la noche estaba funcionando y al día siguiente no funcionaba. Revisamos la fuente y en unos Delos voltaje que suministraba no alimentaba a la mainboard  ,encontramos un corto circuito probamos la fuente y estaba operativa y  medimos la prueba directa y inversa en cada voltaje que suministraba y encontramos que 14 voltios no había y la fuente se bloqueaba .  Encontramos un conversor de 5 voltios de 8 pines.  Cruzado lo tuvimos que extraer  para descartar si se puede recuperar la placa y encendió pero solo el ventilador y los voltaje aparecieron y tuvimos que adaptar un regulador de voltaje  L7805 parsaber cómo estaba la placa y encendió y quedó muy bien  ya que ese integrado es muy escaso  para conseguirlo  entonces hice la prueba  por varias horas y no presenta ningún problema con la adaptación de integrado regulador L7805. ,😃

Este equipo no encendía   o salía un mensaje en el display F76   Lo estuve revisando y haciendo mediciones y le puse una fuente auxiliar de 5.6 voltios   ,y me encendía y los cooler  funcionaba y después se apaga de tanto insister me mostraba un mensaje en el display F76 . Entonces  busque información del funcionamiento y la falla que presenta me dice que  es por voltaje en la salida del parlante  y también había un conversor de -5 voltios  IC4003 de número 65n9 LM26 60M es un integrado conversor que se alimenta de 5 voltios y sale menos -5 voltios ,cómo no hay entonces busque una fuente de dvd que tiene los voltajes de 5 voltios 12 voltios y - 12 voltios  entonces lo que  hice es  adaptar lo y poner un regulador de - 5 voltios y 5 voltios    en reemplazo del DC conversor de 5 voltios que también se había dañado.  Encendio pero todavía me salía protección F76  y se apagaba  Saque la placa y comencé hacer mediciones en los MOSFET de salida de audio  pero antes ya sospechaba que en unos
