Defecto:No hay brillo por ratos sale brincos en la pantalla Este defecto nos trajo complicaciones, por que vino de un colega que cambio  varios integrados, hasta el micro-jungla lo cambio, debido a que fue ya revisado , necesitamos verificar  el integrado principal , así que tuvimos la suerte de tener un  repuesto de descarte, y también un chasis  del mismo  integrado jungla, curiosamente  antes  también  nos vimos  similar falla ,pero  eso si era el micro-jungla  8823CPNG5AJ4,volviendo al tema de la falla ,era que teníamos chasis del mismo integrado y descartamos que el integrado estaba  en perfectas condiciones, así que,descargamos el diagramas y comenzamos a medir voltaje en el ABL. , como no había respuesta  y salían brincos en la pantalla ,decidimos dejarlo encendido por un tiempo, y de un momento a otro la imagen...

 Ventilador defectuoso  conector de ventilador  salida de parlante y amplificador de audio Defecto:Sale como código de error F61 Este defecto es producido por falta de ventilación,normalmente a volumen bajo trabaja normal la falla se produce cuando levantamos el volumen al equipo de sonido,vemos que al subirlo se apaga y sale un error en el DISPLAY  F61 comúnmente se protege de algún cortocircuito de la etapa de salida de audio, o fuente de alimentación en algunos casos se llegan a el integrado de audio o el regulador de voltaje , en este  falla se detecta que el ventilador al momento de subir se atasca o gira mas lento que el otro   ,este equipo lleva dos ventiladores, uno de ellos es el causante de la falla. Para detectarlo si es que esta mal el ventilador se mide la corriente de consumo no debe de ser mayor de mili amperios y alimentándose con 12 voltios, también  se pue...

                                SÍNTOMA  : NO FUNCIONA Esta  falla  se produce por la humedad dentro del sistema,cuando destapamos el tv lcd, dentro habías bichos(cucarachas) tierra,la falta de cuidado de estos equipo y la conexión a la red  eléctrica durante todo el día es consecuencia de una falla  de  recalentamiento y llegan destruirse la fuente de stand-by.en este  televisor lcd se encontró una resistencia 2.2ohmios de 1 watt carbonizado,lo que hicimos es reemplazarlo ,pero al probarlo se volvió a quemar, entonces  ya viendo que esa resistencia alimenta  al oscilador del     stan-by de Numero es ICE3B0365J ,ME PARECE QUE ES IGUAL A LOS QUE USAN LOS REPRODUCTORES DE DVD LG, Como tenia uno le puse y también revise los elemento periféricos, encontramos un diodo zener de 3.6 volt...

Síntoma. No enciende, Revisamos el fusible  y estaba   fundido,  hicimos una revisión ocular y encontramos  en la parte de la fuente de poder un condensador  totalmente destruido, conseguimos el repuesto y también  lo sacamos   reemplazando, para ver la falla, notamos que no llegaba tensión en  el oscilador de potencia que es el 5Q1265RF , comenzamos a medir  voltaje y encontramos una resistencia de carga de 4 ohmios  15 watss  abierto , supuesta mente cuando hubo un corto  se abrió la resistencia , en ese instante  no tenia a la mano  un condensador  le puse uno de   4.7nf    (472) de 2 kv, la verdad el equipo no funcionaba  solo hacia un zumbido y tampoco sale voltaje, lo que hice es buscar del mismo valor del condensador 222k a 2 kilo voltios , colocamos todos los repuesto y el televisor comenzó a trabajar normal ,  ...

Sintoma: Expulsa el disco  y se bloquea parte del teclado.  Este defecto es producido por los microswchits o pulsadores ,estos elementos por el uso o el medio ambiente se llegan formar  como una resistencia y como los pulsadores estan enseriados solo por resistencia,cualquier caida  de tension   da la orden  al microprocesador y  cumple una funcion determinada, el caso es que esta orden se prolongaba en expulsion del disco es por eso que nos fuimos  al teclado superior del equipo y medimos el voltaje y marca menos  de un voltio lo normal es lo que indica en el voltimetro 3,1 .,algunas funciones   si obedecian ,pero parte del teclado estaba  bloqueado, como vemos en las imagenes  cambiamos dichos  repuesto y comenzamos  probar, el equipo comenzo a funcionar  muy bien, eso es todo aqui les dejo un manual de servicio tecnico HCD-GTX777 GTX787 GTX888

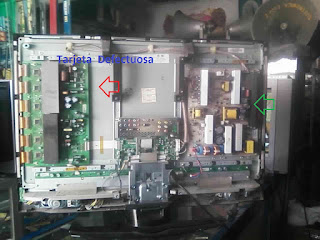

Hace unos meses  nos llego este artefacto que no funciona, revisamos y encontramos  en la fuente  algunos filtros hinchados  en el secundario, Procedimos a cambiarlos pero no llegamos  a solucionarlo,  ya que el dueño anteriormente nos  habia comentado que demoraban en encender y hasta que llego   a no funcionar. El caso es  revisamos la fuente y encontramos  unos  mosfet  cruzado, tambien lo cambiamos pero el equipo encendia y se apagaba, tuvimos que desconectar algunas etapas  como la tarjeta de video y el pcb main, desconectamos el video y no ocurria   nada , pero cuando desconectamos  el PCB MAIN el equipo encendio pero solo habia un pequeña luz en la pantalla como vibraciones, reviando  la tarjeta PCB MAIN, encontramos que estaba recalentado la bobina  y algunos elementos  como  para solucionar nuestro problemas  conseguimos un PCB MAIN y el equipo enc...

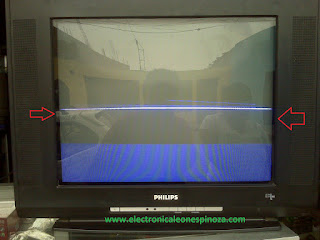

Síntoma: No Hay deflecion Vertical , No abre en forma  vertical, esta  falla es producido por un  elemento llamado diodo que esta en la etapa de salida  vertical   es el  D 403   => BA158, este  elemento  ayuda  a que se  genere los pulso verticales  y alimenta  al integrado, como el elemento esta   abierto   ,  se  ve en la pantalla que no llena  o esta parcialmente abierta o queriendo abrir, pensamos  el los   filtro o también en el circuito integrado, pero por  nuestra experiencia  medimos el voltaje  y revisamos que el  diodo  no  pasaba alimentación y no se genera los pulso para alimentar al yugo de salida vertical, en otras  ocasiones hemos  visto que los integrados  se abren  por recalentamiento, también los condensadores,  es preferible revisar dichos elementos o sustituirlos por...
